CBPJP船用变频屏蔽电缆

时间:2018/11/6 15:33:51
产品名称: CBPJP船用变频屏蔽电缆
产品型号: CBPJP船用变频屏蔽电缆
备注:
所属分类: 船用电缆
销售电话:0550-7313889
企业邮箱:516844468@qq.com
业务传真:0550-7513889

CBPJP船用变频屏蔽电缆

一.产品用途:CBPJP船用变频屏蔽电缆主要适用于额定电压06/1KV及以下船用变频调速器电力系统。

二.产品优点:CBPJP船用变频屏蔽电缆具有较强的耐电压冲击性,能经受变频时的脉冲电压,电缆具有良好的屏蔽性,并进行有效的电磁干扰,降低变频电机的噪音,保证系统稳定运行。

.CBPJP船用变频屏蔽电缆产品采用标准:企业标准   结构设计:IEC60092-350,353;导体:IEC60228 ;绝缘:IEC90092-351;阻燃IEC60332-3A

.型号规格、额定电压、燃烧特性及定义:





芯数

标称截面(mm2

额定电压
(KV)

温度

(℃)

CBPJP282/SACBPJP285/SCCBPJP286/SCCBPJVP282/SACBPJPJP285/SCCBPJPFP286/SCCBPJP82/SACBPJP85/SCCBPJP86/SCCBPJVP82/SA CBPJPJP85/SCCBPJPFP86/SCCBPJ82/SACBPJ82/SACBPJ85/SCCBPJ86/SCCBPJV82/SACBPJPJ85/SCCBPJPF86/SC

3

4~240

         0.6/1

             90

        3+3E

主线芯:  4~240

接地线芯:  1~50



 S

成束燃烧

C

无卤、低烟

A

有烟  有酸

CBP

船用变频器电缆

T(省略)

J(YJ)

交联聚乙烯绝缘

V

聚氯乙烯内护

PJ

热固交联聚烯烃内护

PF

热塑交联聚烯烃内护

P

镀锡铜丝或裸铜丝分屏蔽

P2

铜带+泄扰线分屏蔽

P3

铝塑复合带+泄扰线分屏蔽

8

镀锡铜丝编织铠装

9

镀锌钢丝编织铠装

2

聚氯乙烯外护

5

热固交联聚烯烃外护

6

热塑聚烯烃外护

-

.主要技术特点:

  1、成品电缆导体直流电阻符合IEC 60228的有关规定。

  2、成品电缆经受交流电压3.5kV/5min不击穿;

  3、电缆导体长期允许zui高工作温度为90℃;

  4、电缆在100MZ时传输阻抗等于或小于100Ω/M,电缆理想的屏蔽抑制系数等于或小于0.01;

  5、电缆抗外磁场干扰能力:在磁场强度为400A/M、50HZ的外磁场中,线芯间感应  电压不大于0.1V;

  6、电缆抗静电能力:在静电放电试验电压为10KV时,线芯间感应电压不大于0.1V。

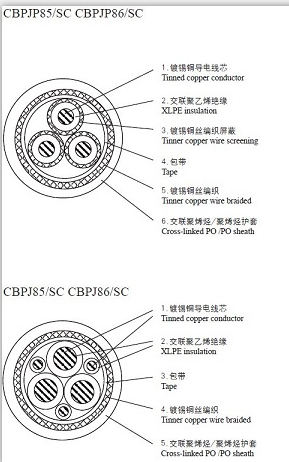

.产品结构图:
